Im folgenden Artikel möchte ich meine Anschlagschienen vorstellen, welche es mir ermöglichen exakte gleichbreite Schnitte zu fertigen
_____________________________________________________________________________
Blogpost enthält Werbung - Mit * gekennzeichnete Links sind affiliate Links**
Eine
Tischkreissäge ist eine der wichtigsten Maschinen in der Holzwerkstatt.
Doch oft steht nicht ausreichend Platz zur Verfügung und auch ist eine
Anschaffung einer großen Tischkreissäge mit einer hohen Investition
verbunden.
Darum ist eine Tauchkreissäge mit Führungsschiene eine beliebte
Alternative. Diese handliche Maschine lässt sich vielseitig einsetzen
und man erreicht mit ihr saubere und exakte Schnitte.
Das bekannte Zuschnittbrett ist ist hier ein hilfreiches Zubehör um
kleinere Werkstücke exakt zu schneiden. Auch lassen sich damit lange
schmale Teile maßgenau ablängen.
Möchte man jedoch gleichbreite Teile wie z.B. Seitenteile, Einlegeböden oder Türen
für einen Schrank passgenau in der Breite zuschneiden, kommt man damit nicht
weiter da die Teile zu groß bzw. zu lang sind.
Hierfür habe ich ein paar Maßanschlagschienen gebaut womit man die
Führungsschiene der Tauchsäge exakt parallel zur gegenüberliegenden
Plattenkante ausrichten kann.
In meinem hier gezeigten Beispiel verwende ich das
Führungsschienensystem von Bosch oder dem baugleichen von Mafell.
Ich
habe aber schon seit rund eineinhalb Jahren ein paar Anschlagschienen im
Einsatz welche auf die Festool Schienen passen, dazu aber in einem anderen Beitrag.

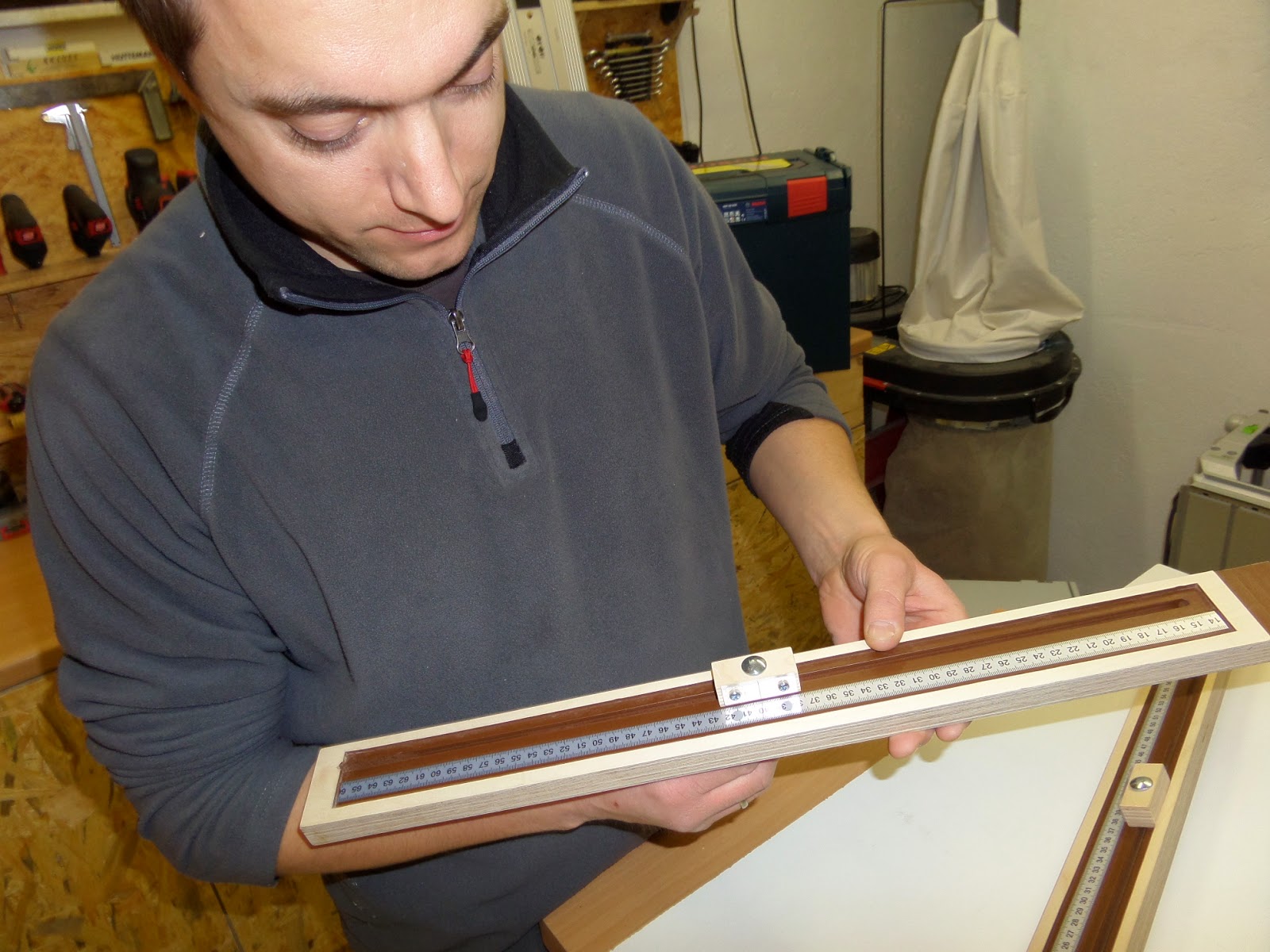

An der Unterseite der 18mm starken Birke Multiplexplatte befindet sich
ein 20x45x18mm großes Klötzchen welches als Anschlag dient. Dieser
Anschlagklotz sitzt in einer passgenauen Nut und kann darin in der Länge
verschoben werden.
Parallel zum Anschlag befindet sich eine aufgeklebte
Maßscala an der der verstellbare Anschlag auf das gewünschte Maß
ausgerichtet werden kann.
Die Maßscala ist etwas vertieft angebracht damit sie nicht auf dem
Werkstück aufliegt und sich durch verschieben mit der Zeit abnutzt. Von
oben kann der Klotz mit einer Flügelmutter festgestellt werden.
Sollten die später geschnittenen Maße nicht genau stimmen, so kann an
dem Anschlagklotz die Plexiglasscheibe gelöst werden und der eingeritzte
und rot markierte Strich zum ablesen der Maße wird dank Langlöcher neu
justiert.
An dem einen Ende der Multiplexplatte ist jeweils das Profil der
Führungsschiene eingeschnitten. Die eingesägte Nut wonach die
Anschlagschiene ausgerichtet wird, muss absolut spielfrei auf die
Führungsschiene passen da sonst ungewollte Maßtoleranzen entstehen. Die
Anschlagschienen nutzen zum ausrichten das gleiche Profil wie die Bosch GKT 55 GCE für die Führung.
Das gewünschte Plattenmaß kann direkt an der Anschlagschiene eingestellt
werden, es wird kein Gliedermaßstab benötigt. Wichtig ist, dass die
Maße an beiden Anschlagschienen genau gleich eingestellt werden, da
sonst das zu schneidende Werkstück nicht parallel wird.
Nachdem die Maße festgelegt sind, lege ich die Führungsschiene auf das
zu schneidende Werkstück auf und klemme die Anschlagschienen jeweils in
der Nähe der Aussenkante der Platte auf die Führungsschiene. Nun wird
die Führungsschiene auf der Platte parallel zur Hinterkante verschoben
bis die Maßanschlagschienen anschlagen.
Die Führungsschiene sitzt nun
exakt ausgerichtet auf der zu schneidenden Platte. Beim Ausrichten mit
dem Gliedermaßstab passierte es mir immer wieder, dass sich die Schiene
an der Gegenseite verschob.
Idealerweise wird nun die Führungsschiene mit passenden Schraubzwingen
gegen Verrutschen gesichert.
Nun können die selbstgebauten Anschläge
abgenommen werden und der Schnitt kann wie gewohnt mit der Tauchsäge
durchgeführt werden.
Ein weiterer großer Vorteil ist, dass die Zuschnittmaße beliebig oft
wiederholt werden können. Man erreicht so sehr genaue Schnittergebnisse
wie sie sonst nur mit einer Formatkreissäge möglich sind.
Mit den von mir gebauten Anschlagschienen für die Bosch oder Mafell
Führungsschiene können Breiten ab 160mm geschnitten werden. Die maximal
einzustellende Breite beträgt 635mm.
_____________________________________________________________________________
In der Zeitschrift Holzwerken Nr. 47 ist zu diesen Maßanschlagschienen ein doppelseitiger Bericht enthalten.
Die Idee "Anschlagschienen für Bosch/Mafell Führungsschienen" wurden auf der Bosch Community Seite als Innovationsidee 1/2014 auf Platz Nr. 1 gewählt. Vielen Dank dafür!
Hier gehts zu anderen Ideen und Prämierungen
_____________________________________________________________________________
_____________________________________________________________________________
Update 22.02.2015
Ich habe diese Anschlagschienen überarbeitet. Einen ausführlichen Bericht dazu findet Ihr in folgendem Link.
Maßanschlagschienen 2.0 - Die neuen Anschlagschienen für Bosch/Mafell Führungsschienen
_____________________________________________________________________________
Blogpost enthält Werbung!**HolzwurmTom ist Teil des Amazon Partnerprogramm EU. Das bedeutet, wenn ihr ein Produkt über die Links kauft, welche mit einem „*“ gekennzeichnet sind (affiliate Link), erhaltet ihr diese zu den üblichen Preisen und ich bekomme eine kleine Provision. So könnt ihr mich und meinen Kanal ohne extra Aufwand unterstützen! Vielen Dank!
Maßanschlagschienen 2.0 - Die Neuen!
Testbericht Bosch GKT 55 GCE Professional
©HolzwurmTom 2014
Hi Tom,
AntwortenLöschenwie ich bereits auf YouTube geschrieben habe, gefällt mir die Idee sehr gut!
Für einen Nachbau wäre es hilfreich, wenn du eine Teileliste veröffentlichen könntest, idealerweise auch mit Bezugsquellen der besonderen Teile (hier insbesondere das Klebemaßband).
Das Nonplusultra wäre natürlich eine Bauanleitung in mehreren Schritten und Skizze mit Maßangaben.
Hallo Jakob,
AntwortenLöschenes freut mich, dass Dir die Anschlagschienen gefallen.
Ich habe hier auf eine Teileliste mit Maßliste verzichtet da man mit der Gestaltung, insbesondere der Größe und Länge, sehr flexibel ist und die Anschläge seinen Ansprüchen anpassen kann. Ebenso der Anschlagreiter kann in der Größe variieren.
An Materialien habe ich hier nichts besonderes verbaut. Die Holzteile sind aus 18mm Birke Multiplex. Am Anschlagreiter ist eine 2mm Kunststoffscheibe mit zwei Rundkopfschrauben befestigt. Der Anschlagreiter ist mit einer Schlossschraube M6x50 und einer Flügelmutter + U-Scheibe befestigt.
Das selbstklebende Maßband habe ich mal bei einem Maschinenhersteller als Ersatzteil bestellt. Leider gibt es diesen Hersteller nicht mehr, sodass ich da im Moment leider auch keine Bezugsquelle nennen kann.
Ich hoffe, ich konnte Dir etwas weiterhelfen.
Als Bezugsquelle für die Maßbänder: http://www.feinewerkzeuge.de/mass1.htm
LöschenHier gibts sowohl Kunststoff als auch Stahlbänder selbstklebend. Ist auch ein nicht ganz unbekannter Shop und ich hatte bisher nur positive Erfahrungen gemacht.
MfG
Hallo Tom,
AntwortenLöschenda liegt man Nächtelang wach und plannt seine eigenen Anschlagschienen und dann stellt man fest, das die schon längst einer gebaut hat! Wie hast Du die Massbänder halbwegs passend aufgeklebt, bzw den Fadenstrich passend zur Führungsschiene justiert?
Hallo,
Löschenich habe die Schienen beide gleich eingestellt und dann eine Platte geschnitten. Diese habe ich dann gemessen und das Maßband mit dem zugeschnittenen Maß am Strich vom Anschlag angeklebt. zur Feinjustierung kann ich dann die Plexiglasscheibe mit dem Strich verstellen. Geht ganz einfach so und ist sehr genau!
Viel Spass beim Nachbau
Gruß
Thomas
Hallo Tom, klasse Idee. Dumme Frage, hast du dir das zufällig patentieren lassen? Die Firma Woodpeckers hat das jetzt als System auf den Markt gebracht. "Woodpeckers New Parallel Guide".
AntwortenLöschenGruß Dirk
Genauso bin ich hier gelandet. Das System bei Woodpeckers gesehen und mir gedacht, dass das auch jemand nachgebaut haben muss.
LöschenGibt es aber in ähnlicher Form auch von Festool (FS-PA)
...nur mit dem Unterschied, das ich die erste Version rund 1,5 Jahre vorher vorgestellt habe (im Bosch Forum).
LöschenDen Festool Parallelanschlag kenne ich auch, finde ich aber umständlicher da er stets fest an der Führungsschiene montiert ist und immer an den Aussenseiten der zu schneidenden Platte anliegen muss. Meine Anschläge können nach belieben angesetzt und verschoben werden.
Gruß
Thomas
Hallo Tom, danke für Deinen tollen Blog. Wollte für meine Festool auch Anschlagschienen basteln, finde aber die Anleitung nicht. Kannst Du mir weiterhelfen? Danke und liebe Grüße Klaus
AntwortenLöschenHallo Klaus,
Löschenleider habe ich für die Festool Schienen Anschläge keine separate Bauanleitung geschrieben, der Aufbau ist aber im Grunde der selbe. Zum Anstecken habe ich Zylinderkopfschrauben verwendet welche genau in die Zubehörnut der Schiene rein passen. Es ist aber auch möglich, das Holzteil zu nuten sodass es aufgesteckt werden kann.
